引き続きミキサー部の回路の検討を行ってます。
ミキサーは3つ内蔵します。
メインミキサー部です。
入力は6ch+ディレイの計7chを合成して、オペアンプの反転入力にほりこみます。
そのまま約20倍にゲインをアップして、メインボリュームの後出力します。
回路はステレオなので2つ同じ回路が並んでます。
R13、R14、C9はバイアス電圧を生成してます。

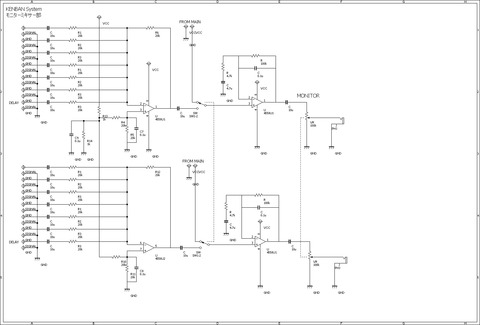

モニターミキサー部です。
基本的に回路はメインミキサー部と同じで
ゲインアップの回路の前にメインミキサー回路の出力からの信号を増幅するのか、モニターミキサー回路の出力からの信号を増幅するのかのスイッチがあります。
キーボーディスとのそばに置いたミキサーからメインミックスを出力するのか、モニターミックスを出力するのかをこのスイッチで選択して出力できるようにしています。
ミキサー自体はオペアンプで回路を組んでしまうと非常に簡単に作れてしまいます。
もうオペアンプ万歳!って回路ですw
ミキサーは3つ内蔵します。
- メインミキサー部
- モニターミキサー部
- ディレイセンドミキサー部
まずはメインミキサー部とモニターミキサー部について
メインミキサー部です。
入力は6ch+ディレイの計7chを合成して、オペアンプの反転入力にほりこみます。
そのまま約20倍にゲインをアップして、メインボリュームの後出力します。
回路はステレオなので2つ同じ回路が並んでます。
R13、R14、C9はバイアス電圧を生成してます。
モニターミキサー部です。
基本的に回路はメインミキサー部と同じで
ゲインアップの回路の前にメインミキサー回路の出力からの信号を増幅するのか、モニターミキサー回路の出力からの信号を増幅するのかのスイッチがあります。
キーボーディスとのそばに置いたミキサーからメインミックスを出力するのか、モニターミックスを出力するのかをこのスイッチで選択して出力できるようにしています。
ミキサー自体はオペアンプで回路を組んでしまうと非常に簡単に作れてしまいます。
もうオペアンプ万歳!って回路ですw
